Awtomatikong Double Head Anilox Roller UV Coating Machine

Ang awtomatikong double head anilox roller uv coating machine ay isang makabago at ligtas na solusyon sa pinaganang water base coating at soft touch coating ng papel. Ang NEW STAR ay isang pandaigdigang manufacturer at exporter ng Automatic double head anilox roller uv coating machine. Sa China, maaari mong i-customize ang iyong mga pangangailangan upang mahanap ang pinakaangkop na coating machine na may pinakamagandang presyo.

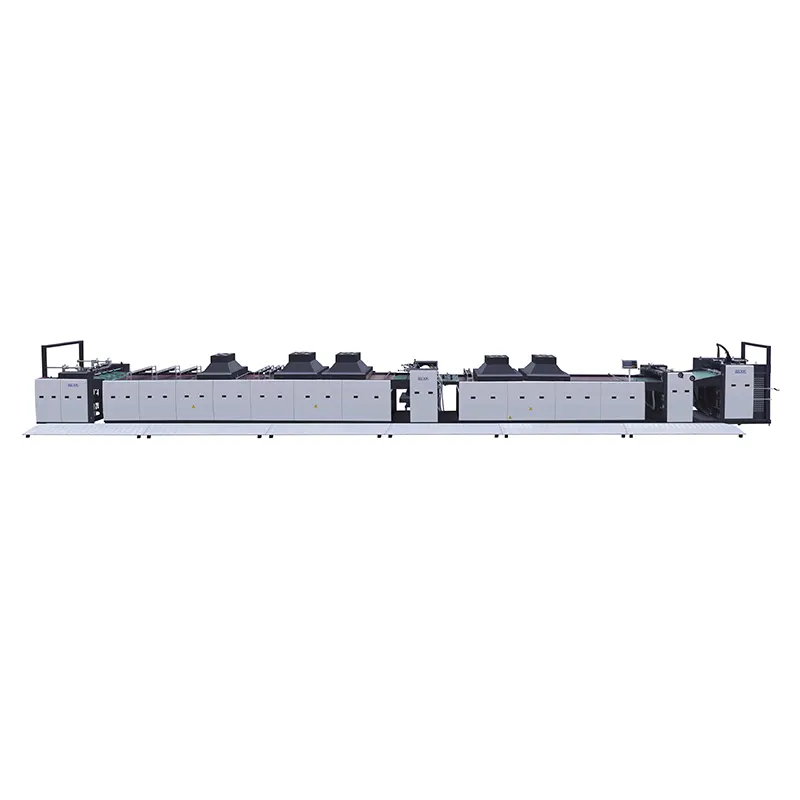

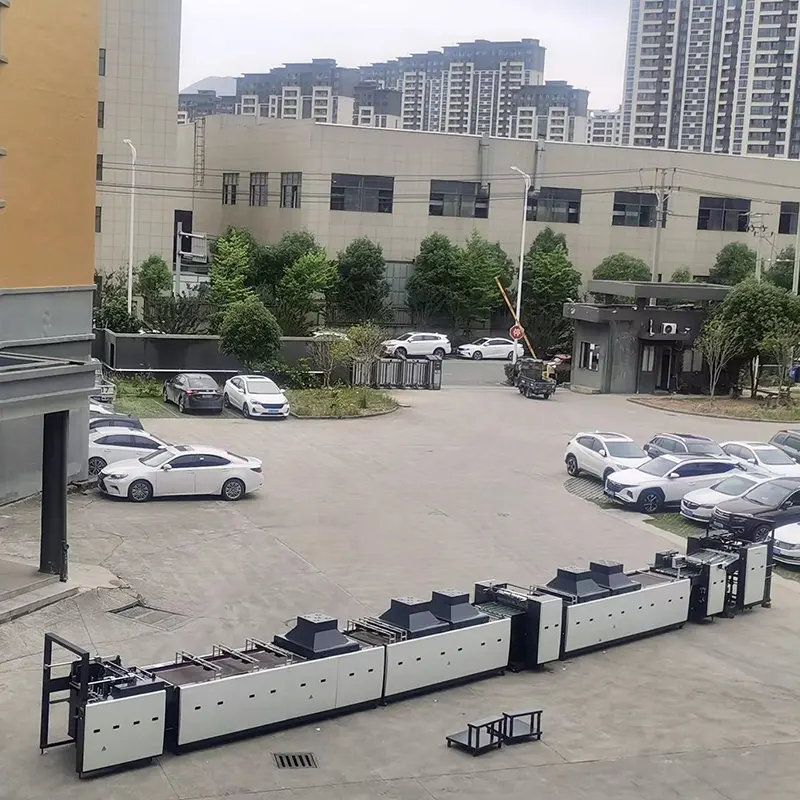

Awtomatikong double head anilox roller uv coating machine

Ang SGUV-800/1200 Automatic double head anilox roller uv coating machine ay ang unang domestic product na binuo ng Feihua, na nagpapabagsak sa tradisyonal na rubber roller coating.

Ang pinakabagong proseso ng anilox coating: ganap na lutasin ang phenomenon ng orange peel at grain!

Parameter ng Produkto (Pagtutukoy)

Tampok at Application ng Produkto

Naaangkop para sa Solve high-end quality fine products: water-based oil, soft touch oil, anti-scratch oil, film replacement oil, atbp.

1: Malaking diameter anilox roller direct coating, hindi na kailangang maglipat ng rubber roller, masisiguro ang kapal ng langis sa papel, kahit walang orange peel

2: Ang saradong scraper ay ginagamit upang i-circulate ang langis sa loob ng oil circuit nang walang pag-agos ng langis, na maaaring epektibong mabawasan ang pagkawala ng langis at pagkasumpungin.

3: Ang upper at lower rollers ay pinapatakbo ng mga independiyenteng motor, na walang mga mekanikal na puwang, na maaaring matiyak na walang mga streak sa coating.

4: Ang pagpindot sa mga roller ay kinokontrol ng servo motors, ang kapal ng gap ay direktang nakatakda sa touch screen, at ang gap ay kinokontrol ng servo motor, na ginagawang mas tumpak ang kontrol at mas madali ang operasyon!

5: Mataas na antas ng katalinuhan, one-key start acceleration, mas maginhawa at mahusay kaysa sa tradisyonal na naka-segment na kontrol!

6: Ang ulo ng baras ay 55mm malaki, na mas matatag at mas matatag kaysa sa tradisyonal na 35mm sa ilalim ng mataas na bilis, walang pagpapapangit, at magandang epekto ng patong!

detalye ng Produkto

1. Seksyon ng awtomatikong pagpapakain ng papel

Ang paper feeder ay isang mahalagang bahagi ng coating machine. Ang function ng paper feeder ay awtomatikong, tumpak, tuluy-tuloy at pana-panahong paghiwalayin ang mga sheet nang paisa-isa, at patuloy na ipadala ang mga ito sa mga regular na bahagi ng pagpoposisyon.

Ang paraan ng pagpapakain ng papel ng makinang ito ay tuloy-tuloy na pagpapakain ng papel, na may mga pakinabang ng mataas na automation, compact na istraktura, mahusay na pagganap, maginhawang operasyon, tumpak na pagpapakain ng papel at mataas na katumpakan. Ang mga pangunahing bahagi ng paper feeder ay ang paper feed bridge, ang paper feed head, ang stacking table, ang lifting system at ang transmission system.

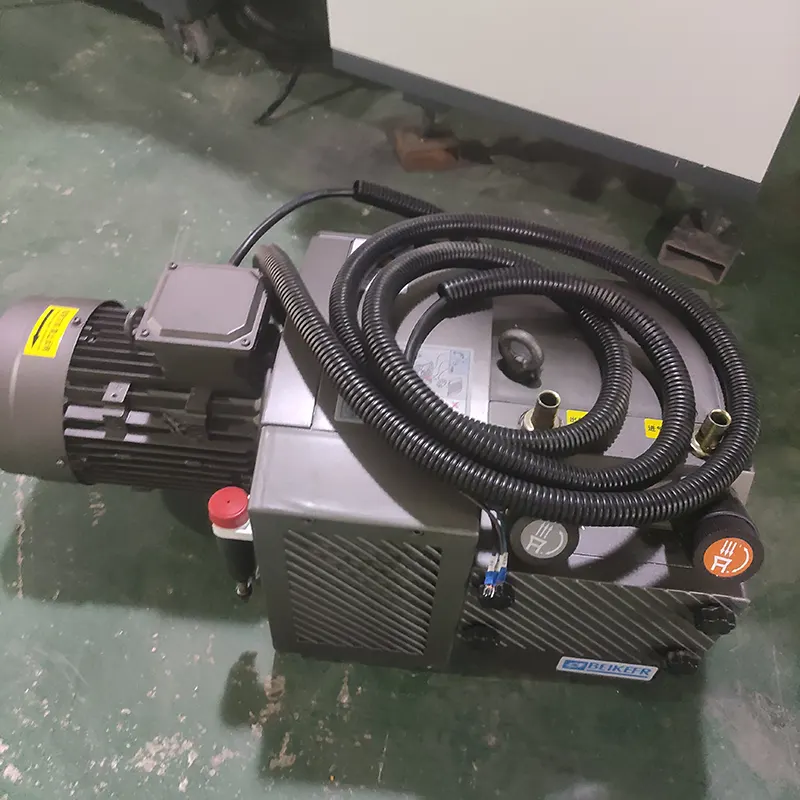

Magpatibay ng walang langis na vacuum air pump suction system

(2) High-speed offset press feeder (12000 sheets/hour) para matiyak ang mabilis at matatag na operasyon

(3) Pagpapakain ng papel na kontrol sa bilis ng conversion ng dalas

(4) Ang talahanayan ng pagpapakain ng papel ng linya ng produksyon ay nakaposisyon at ipinadala sa pamamagitan ng vacuum suction upang matiyak ang makinis, maayos at matatag na paghahatid.

(5) Ang upper at lower limit protection device ng feeding table; manu-manong mabilis na pag-aangat;

(6) Ang talahanayan ng pagpapakain ng papel ay awtomatikong pinupunan ang sistema ng pagpapakain ng papel;

(7) Naka-attach na double sheet controller: double o multiple sheet feeding detection at shutdown system: gamitin ang induction ng safety voltage detector para makakita ng doble o maramihang mga sheet ng papel;

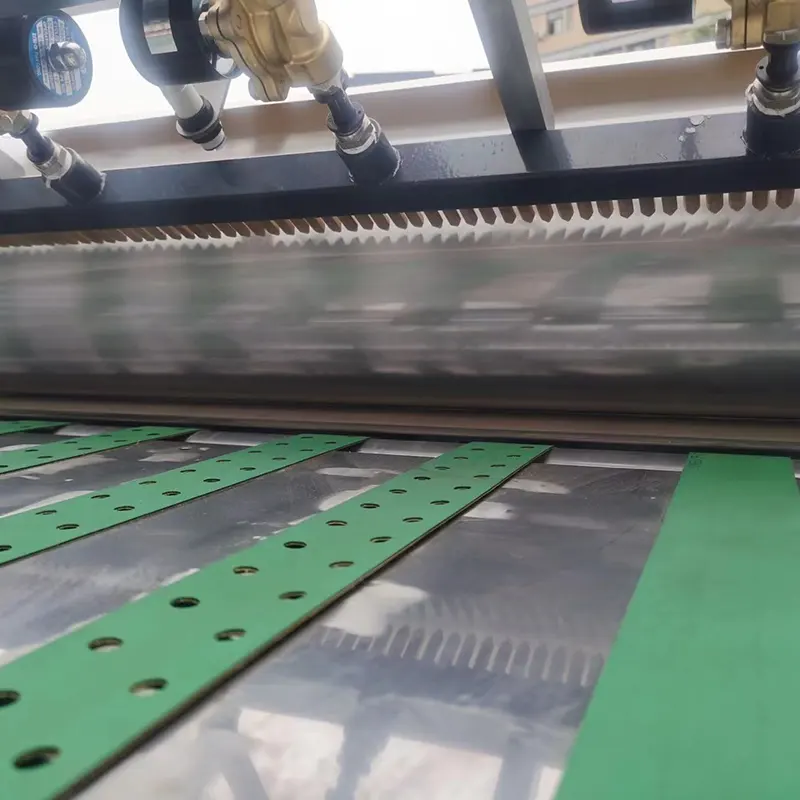

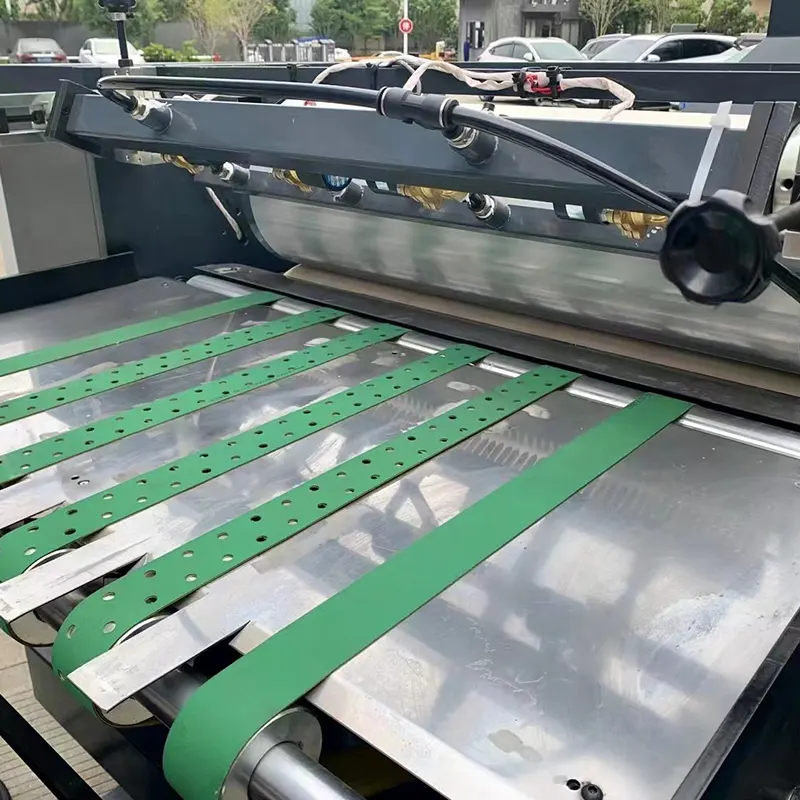

2. Basic oil coating head (na may opsyonal na air knife device)

Ang pangunahing ulo ay isang mahalagang aparato upang matiyak na ang papel ay nakakakuha ng isang pare-parehong UV layer, na maaaring mapahusay ang pagdirikit sa pagitan ng tinta at UV varnish.

Ang pangunahing coating head unit ay may mga sumusunod na tampok:

Ilapat ang pangunahing langis upang punan ang mga capillary sa ibabaw ng papel;

Dagdagan ang pagdirikit sa pagitan ng UV coating at tinta; bawasan ang pagtagos ng patong upang mapanatili ang purong kaputian ng papel;

I-save ang pagkonsumo ng mga produktong may mataas na uri ng langis tulad ng mamahaling UV oil, touch oil, at film-replacing oil;

Detachable lower scraper, madaling linisin at palitan ang blade, at mas malinis ang pagkamot

Ang pangunahing sistema ng drive ay gumagamit ng kasabay na belt drive, double bearing pressure-resistant na disenyo, tumpak at matibay

Roll paper failure, awtomatikong paghinto, awtomatikong alarma.

Ang mga casting ay pinoproseso sa isang piraso, na may malakas na tigas, katatagan at tibay!

Nilagyan ng napakasensitibong air knife system (opsyonal) na angkop para sa parehong makapal na papel at manipis na patong na papel;

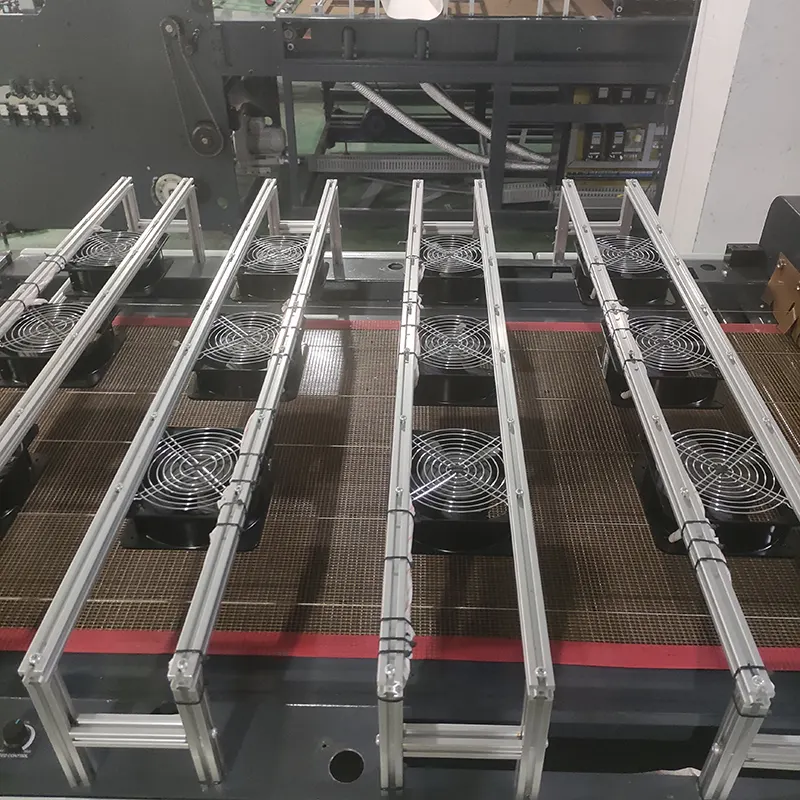

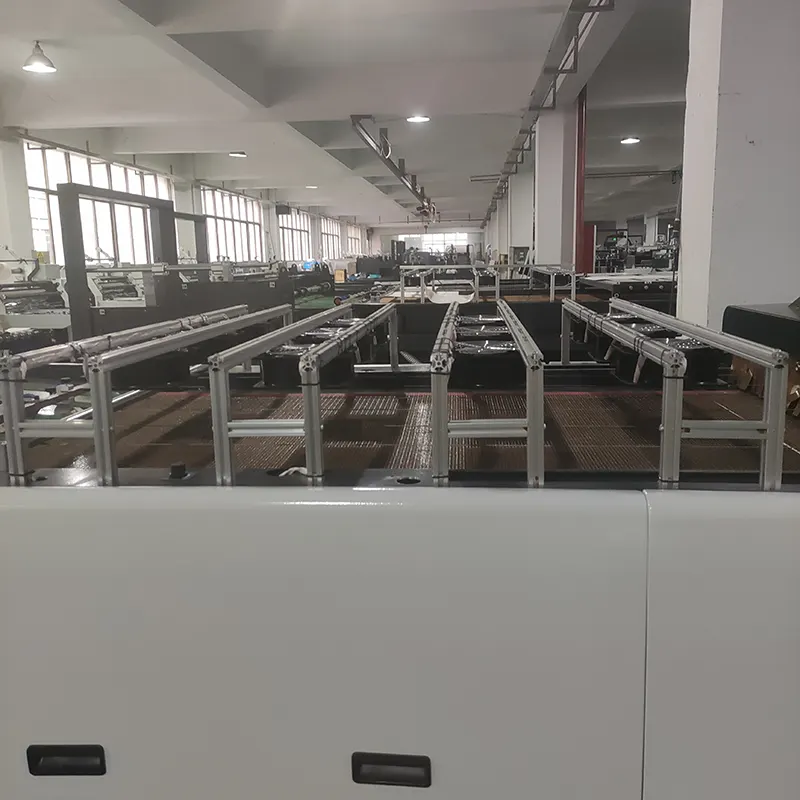

3. IR Curing System

Ang water-based na infrared dryer ay nangangahulugan na kapag ang mga infrared ray ay na-radiated sa ibabaw ng coating, ang isang bahagi nito ay makikita ng ibabaw ng coating, at ang iba ay pumapasok sa coating. Para sa thermal energy, ang temperatura ng patong ay nadagdagan, na may epekto ng pagpapabilis ng pagpapatayo.

(1) Maaari itong gamitin para sa pagpapatuyo pagkatapos ng patong ng tubig o solvent, patong na likido, atbp.;

(2) Sa loob ng oven ay isang sensor ng temperatura, kapag ang temperatura sa light box ay umabot sa itinakdang halaga, ito ay magpapanatili ng isang pare-parehong temperatura;

(3) Cooling fan system, ang papel ay mabilis na natutuyo at hindi dumidikit;(4) Gumamit ng nakakatipid ng enerhiya na paraan ng pagpapatuyo ng sirkulasyon ng mainit na hangin, na mas nakakatipid ng kuryente;

(5) Walang gripper vaccum air suction na nakakabit sa papel, at ito ay matatag at hindi baluktot, lumulutang, o magtambak ng papel;

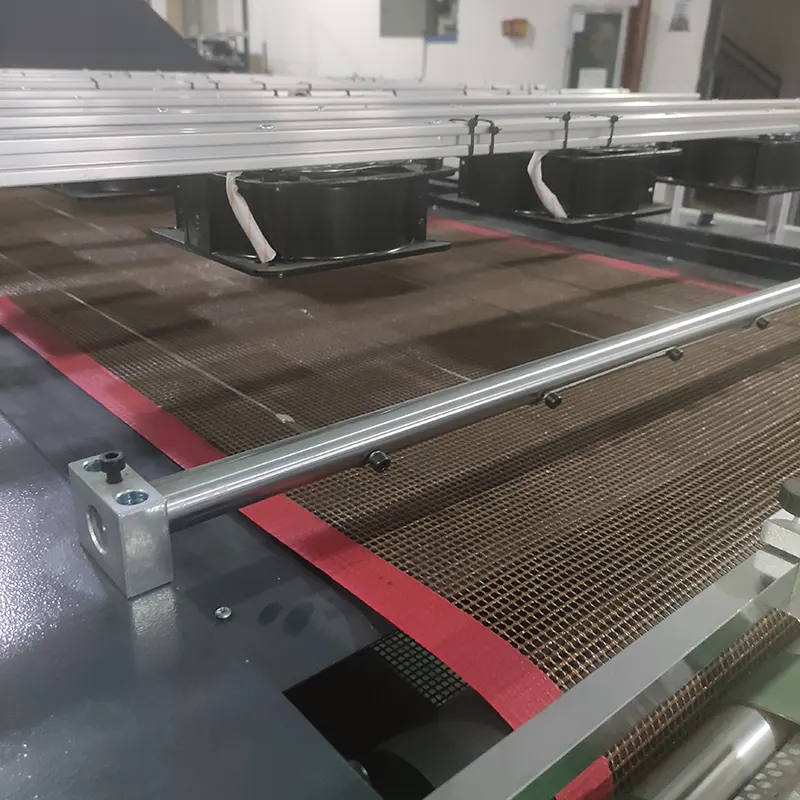

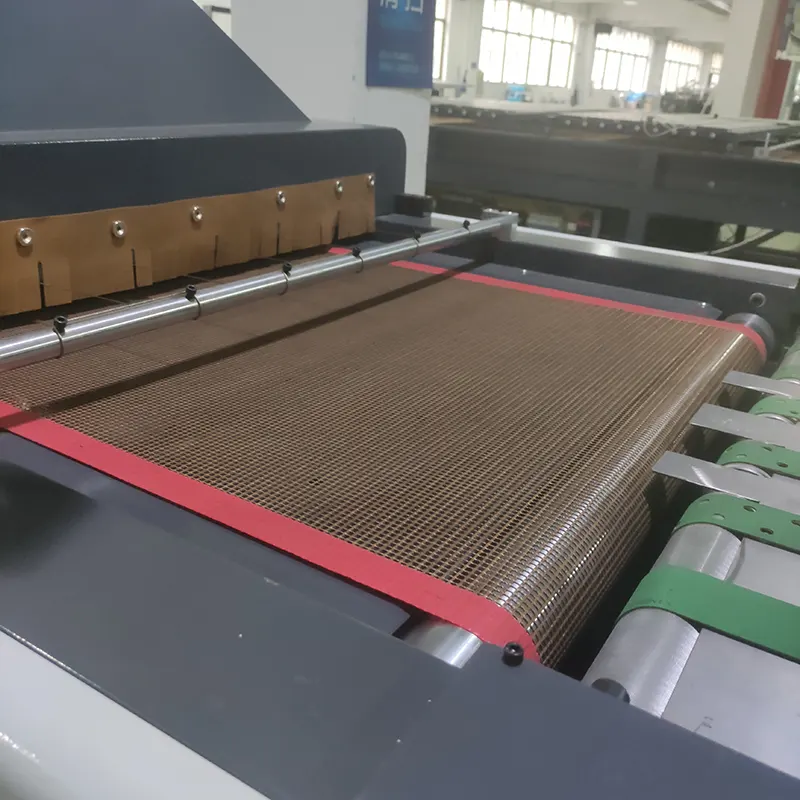

(6) Teflon conveyor belt: walang deformation, walang drag, anti-ultraviolet, matibay, awtomatikong conveyor belt correction system, stable at walang ingayï¼

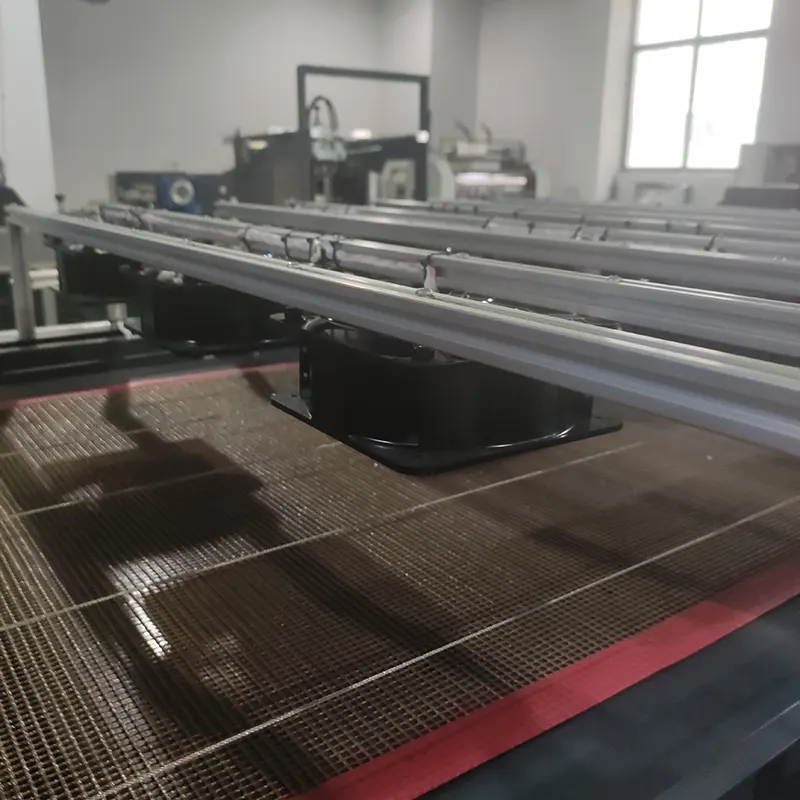

(7) Ang IR drying ay binubuo ng 18 lamp na nahahati sa 2 grupo (o 3 UV na nahahati sa tatlong grupo), awtomatikong pare-pareho ang setting ng temperatura, independiyenteng kontrol ng temperatura;

(8) May safety wire sa ilalim ng lampshade upang maiwasan ang paglutang ng papel o pagkasunog ng lampara.

(9) Conveyor belt self-extinguishing function upang maiwasan ang pagbara at sunog;(10) IR drying system, light drying, hindi apektado ng bentilasyon, ay maaaring epektibong matuyo ang pangunahing layer ng langis sa ibabaw ng papel, at hindi magiging sanhi ng papel upang ma-stretch at deformed sa pamamagitan ng init;

(11) Ang blast cooling ay may mga pakinabang ng mataas na presyon ng hangin, mataas na air volume control stability, mababang ingay, at awtomatikong operasyon. Kung ikukumpara sa tradisyunal na fan ventilation system, ang bilis ng pagpapatuyo ay mas mabilis at mas maganda ang epekto.ï¼

Ang pangunahing katawan ng drying tunnel ay gumagamit ng infrared drying at fan cooling, na may mas mahusay na cooling effect, mas maraming power saving at energy saving.

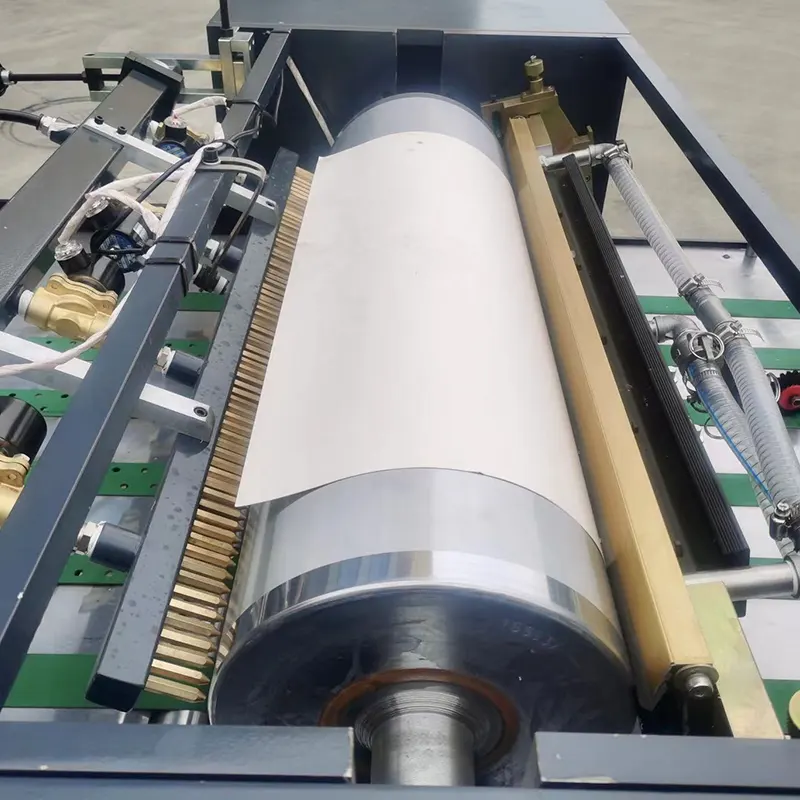

4. Anilox roller coating head (May opsyonal na air knife)

Ang oil coating machine ay tumutukoy sa proseso ng paglalagay ng glazing paint sa ibabaw ng naka-print na bagay at pag-leveling at pagpapatuyo nito.

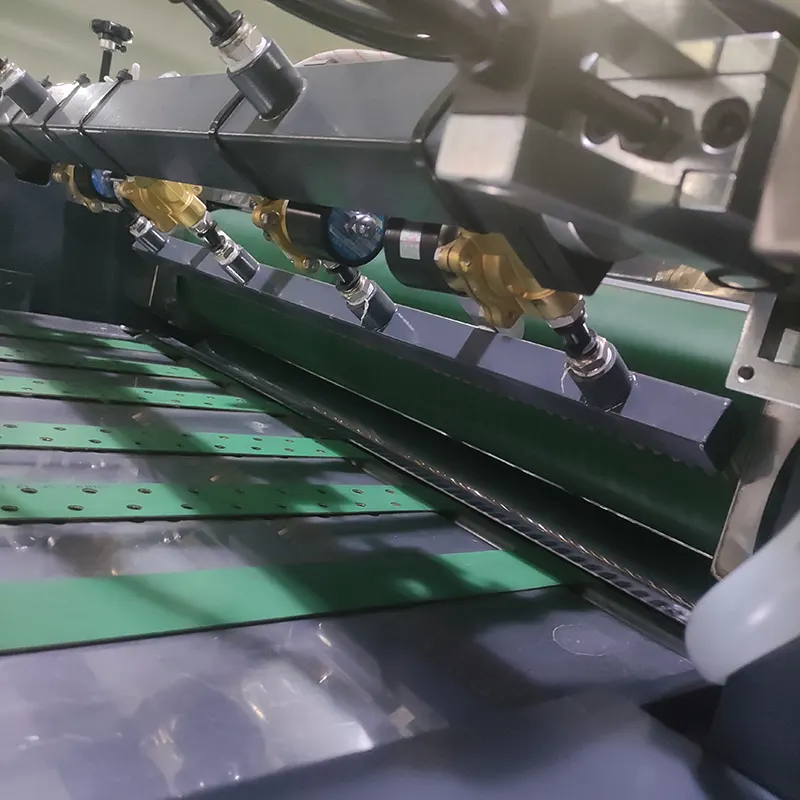

(1) Surface oil coating host, na may mataas na sensitibong air knife system, computer control (opsyonal) na angkop para sa makapal na papel at manipis na papel

Dual-purpose coating;

(2) Advanced at ligtas na awtomatikong monitor, shutdown at alarm system para sa coating roller rolls paper.

(3) Low-speed jog debugging, pagkatapos iproseso ang roll paper, ang papel ay ilalabas;

(4) Walang gripper vaccum air suction, sumunod sa papel, hindi baluktot;

(5) Ang bagong binuo na malaking diameter na anilox roll direct coating ay hindi nangangailangan ng paglipat ng rubber roll, na maaaring matiyak ang kapal at pagkakapareho ng langis sa papel

(6) Ang orihinal na teknolohiya na upper at lower rollers ay pinapatakbo ng mga independiyenteng motor, na walang mga mekanikal na puwang, na maaaring matiyak na walang mga streak sa coating.

(7) Ang closed scraper ay ginagamit upang iikot ang langis sa loob ng oil circuit nang walang pag-agos ng langis, na maaaring epektibong mabawasan ang pagkawala ng langis at pagkasumpungin.

5. Pangalawang IR Oven (bilang punto 3)

6. Awtomatikong sistema ng paghahatid

Ang awtomatikong paper delivery machine ay nilagyan ng fan-cooled paper pressing structure, na perpektong maihahatid ang papel sa ilalim ng high-speed na operasyon ng makina, na tinitiyak na ang papel ay naihatid nang maayos.

(1) Ang sinturon ay may mababang ingay na paghahatid ng papel, at ang upper at lower pressure rail ay idinisenyo upang matiyak ang maayos at maayos na paghahatid.

(2) Vacuum suction paper stabilizer device upang mapanatiling matatag ang papel; upang maiwasan ang pagkulot ng manipis na patong ng papel,

(3) Ang talahanayan ng paghahatid ay maaaring itaas at ibaba nang manu-mano;

(4) Ang upper at lower limit protection device ng delivery table;(5) Automatic lowering device of delivery table, at delivery limit paper stop at alarm system;

(6) Awtomatikong coating paper cumulative count;

(7) Random na papel na awtomatikong pag-uuri ng aparato at naka-program na kontrol at sistema ng alarma;

(8) Gamit ang high-speed pneumatic photoelectric single-sheet paper-taking system, ang papel ay tumpak at maayos;
