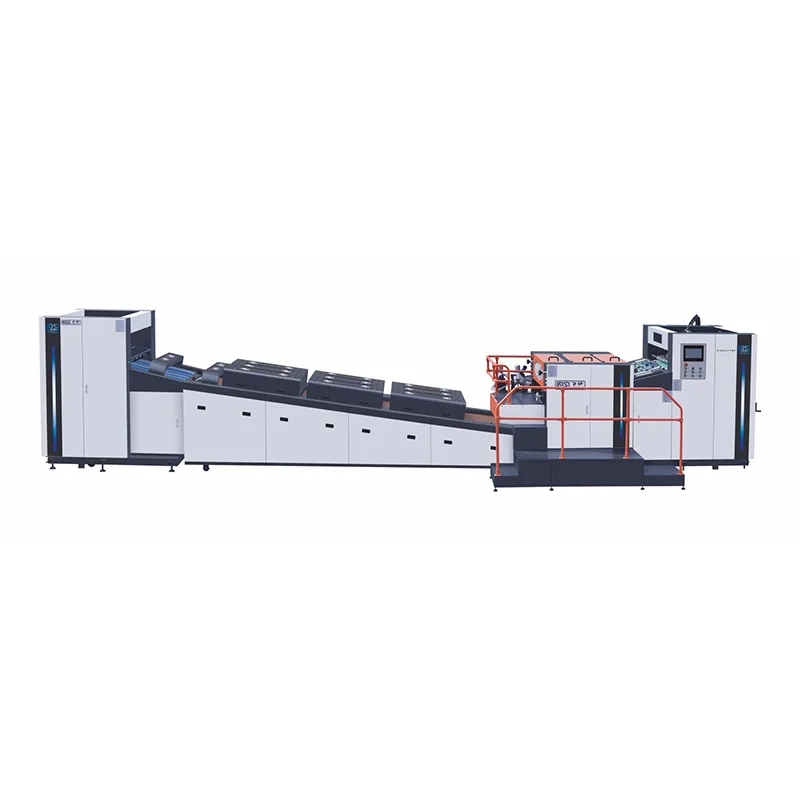

FHSGJ-760 Full Automatic High-speed Full Spot Varnish Machine

Saklaw ng aplikasyon

TNEW STAR FHSGJ-760 Full Automatic high-speed full/spot Varnish Machine na inilunsad ng aming kumpanya, na maaaring mapabuti ang mga katangian ng pag-print: hindi tinatablan ng tubig, dustproof, pagpapaganda sa ibabaw, atbp. Ito ay angkop para sa mga poster, libro, polyeto, mga kahon ng kulay, packaging ng kahon ng kulay, atbp. Proseso ng Varnishing!

Mga teknikal na parameter

Detalye ng pagsasaayos

(1) Karaniwang istraktura ng makina

1. Awtomatikong tagapagpakain

2. Coating unit (UV oil/Water-based glossy oil)

3. Drying conveyor system (UV dryer/IR dryer)

4. Awtomatikong stacker

5.Awtomatikong sistema ng kontrol

(2) Configuration ng makina at teknikal na detalye

1. Awtomatikong paper feeder

- Ang mataas na pagiging maaasahan ay pinagtibay para sa mabilis at makinis na pagpapakain ng papel.

- Nilagyan ng sensitibong electromechanical double-tension detector at foreign body baffle, hihinto kaagad ang makina kung abnormal.

- Tumpak at maaasahang front gauge at side gauge.

2. Coating host

- Bilis ng coating hanggang 6000-9000sheets/hour.

- Gamit ang isang malaking diameter imprint drum, drum sa pamamagitan ng dynamic na balanse, coating oil film flat.Double shaft oil transfer, scraper, simple at maaasahang kontrol ng langis.

- Ang coating drum ay gumagamit ng screw fixed clamping device, na simple at matibay.

- Roller forward at backward oil transfer structure, madaling conversion, flexible na pagsasaayos ng kapal.

Available ang FHSGJ-760 1050 na may opsyonal na ceramic anilox roller at doctor blades.

3. UV drying equipment(UV dryer + IR dryer)Pangunahing upgrade na may opsyonal na UV LED lamp

- Ang UV drying equipment ay gumagamit ng tatlong UV mercury lamp, na maaaring mabilis na patigasin ang UV varnish.

- Nilagyan ng full/half light conversion.

- Built-in na awtomatikong kontrol sa temperatura at elektronikong abnormal na paglukso.

- Water-based IR drying equipment, maaari dry water-based varnish.

-Ang mga LED lamp ay gumagamit ng mababang-temperatura na proseso ng curing upang matiyak ang kalidad ng papel at payagan ang barnis na lumamig nang mas mabilis, na nagbibigay sa iyo ng mas mataas na kalidad na karanasan!

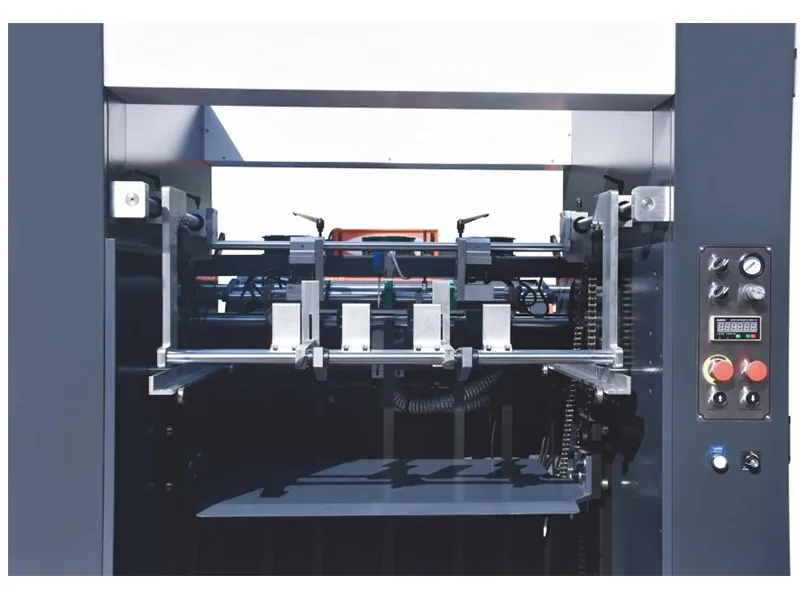

4. Awtomatikong paper stacker

- Ang paper stacker ay nilagyan ng isang awtomatikong platform ng paglo-load ng papel.

- Photoelectric pneumatic two-sided paper leveler at malakas na papel na patag at mabagal;Intermediate device upang maiwasan ang paglabas ng makapal na papel na pagkawalang-galaw; Katamtamang hanay upang matiyak ang makinis at maayos na pagtanggap ng papel.

- Nilagyan ng cooling fan at opsyonal na cooling air conditioning.

- Abnormal na status indicator light at safety detection system para mabilis na ipaalam sa staff ang abnormal na status.

5. Awtomatikong kontrol

- GINAGAMIT ng motor ang regulasyon ng bilis ng conversion ng dalas, ligtas at maaasahan.

- GINAGAMIT ng buong makina ang PLC programmable control, simpleng operasyon, madaling pagpapanatili.

- Lahat ng bahagi ng cable ay konektado sa pamamagitan ng mabilis na connector, madaling i-install.

【1】 Awtomatikong feeder (walang shaft drive motor)

【2】Coating system (UV oil/Water-based glossy oil)

【3】IR drying conveyor (UV dryer + IR dryer)

(1) FHSGJ-760 Full Automatic high-speed full/spot Varnish Machine Configuration List

(2)

(3) FHSGJ-760 Full Automatic high-speed full/spot Varnish Machine Spared parts

Ang mga parameter ay maaaring magbago nang walang paunang abiso, at ang aktwal na produkto ang mananaig.

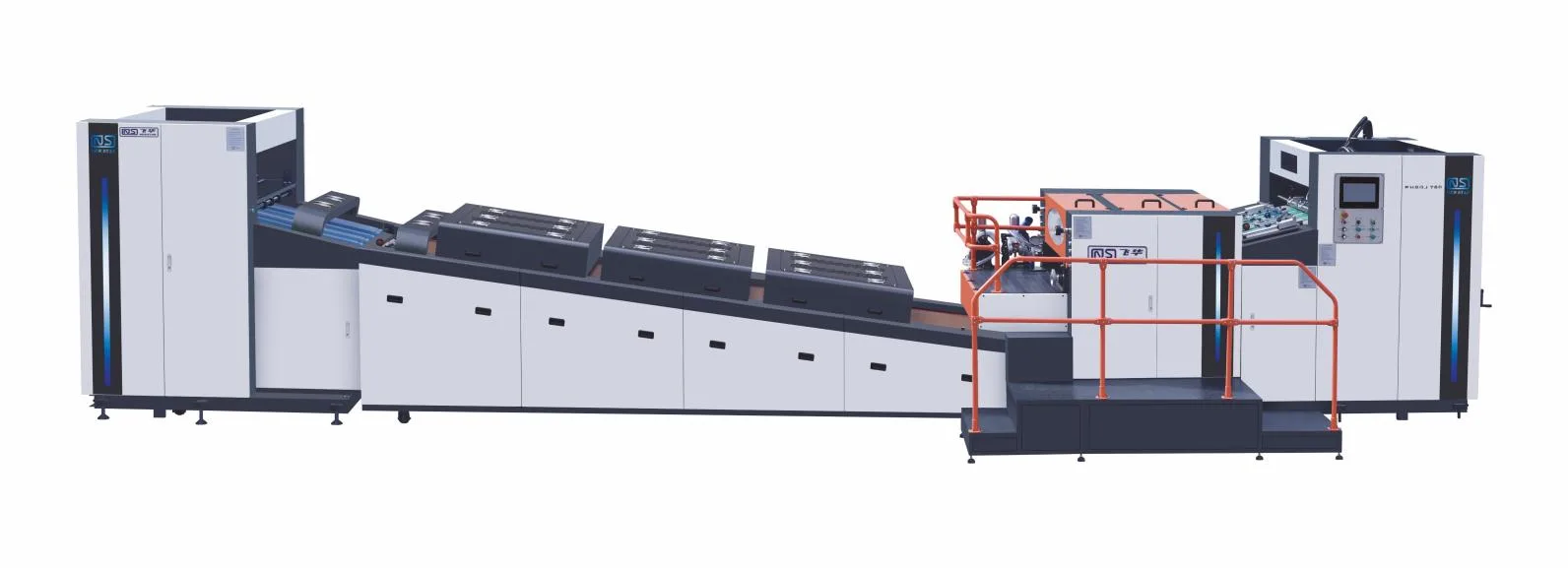

Full Automatic high-speed Full/spot Varnish Machine

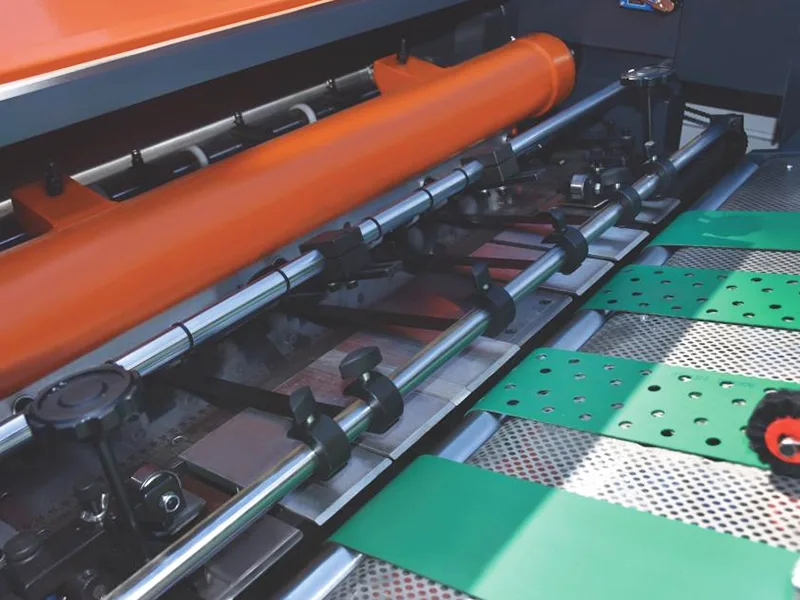

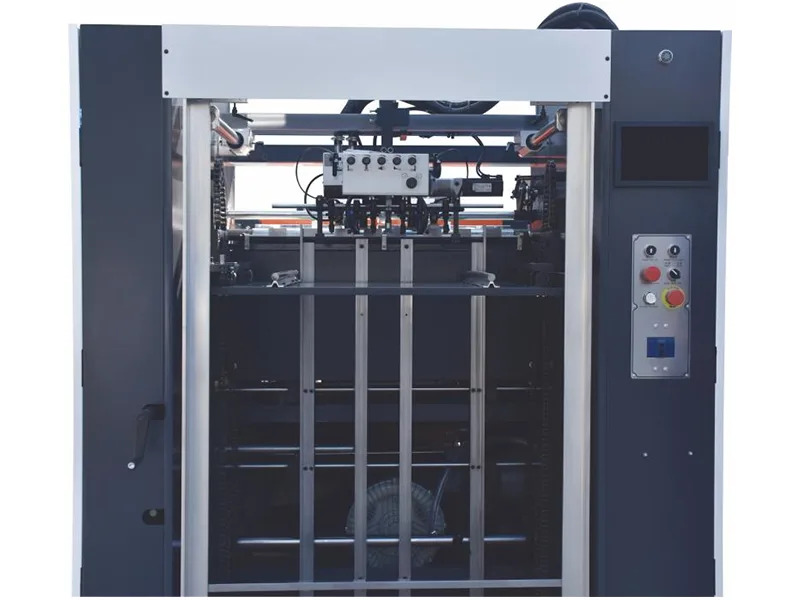

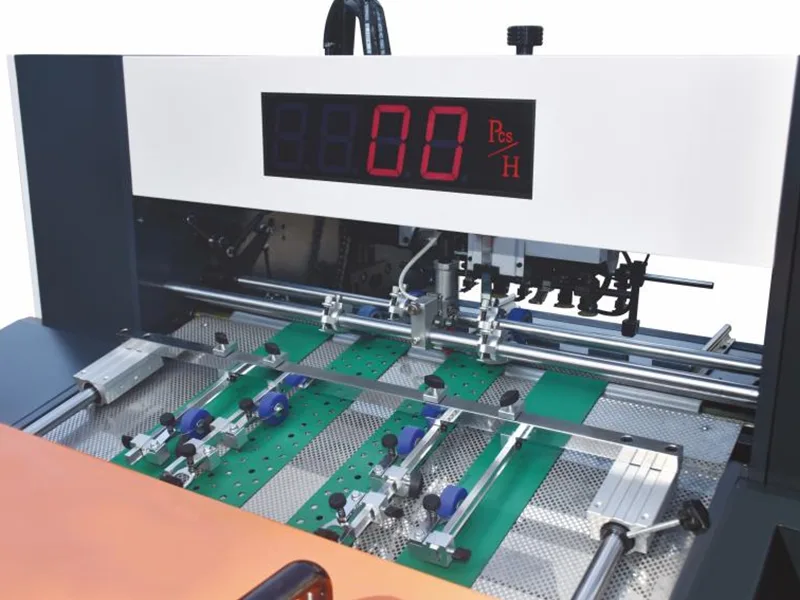

(1) Auto feeding

1. Mag-ampon ng high-speed offset press feeder (9000 sheets/hour) para matiyak ang mabilis at matatag na operasyon

2.Paper photoelectric control, awtomatikong pag-aangat

3.Double proteksyon feeder lifting kaligtasan

4. Gamit ang pinakabagong disenyo ng paper stacker, ang buong tray ay maaaring itulak, at ang tray ay maaaring direktang itulak pagkatapos ng pag-print, nang walang manu-manong pag-uuri ng papel. Maaari ding gamitin ang pre-stacker. dalawang-daan na pagpipilian. Lubos na makatipid ng oras sa papel at bawasan ang lakas ng paggawa ng mga operator.

5.Dual-sheet detector

6. Vacuum pump na walang langis

7. Nagdagdag kami ng feature na nagbibigay-daan sa makina na ayusin ang posisyon ng pag-varnish ng papel gamit ang mga gabay sa harap at gilid nang hindi binabaklas ang printing board kapag hindi tumpak ang posisyon ng papel.

8. Isang bagong screen ng pagsubaybay ang idinagdag sa feeder, na nagpapahintulot sa mga user na makita ang katayuan ng koleksyon ng papel sa istasyon ng koleksyon ng papel nang hindi na kailangang gumalaw.

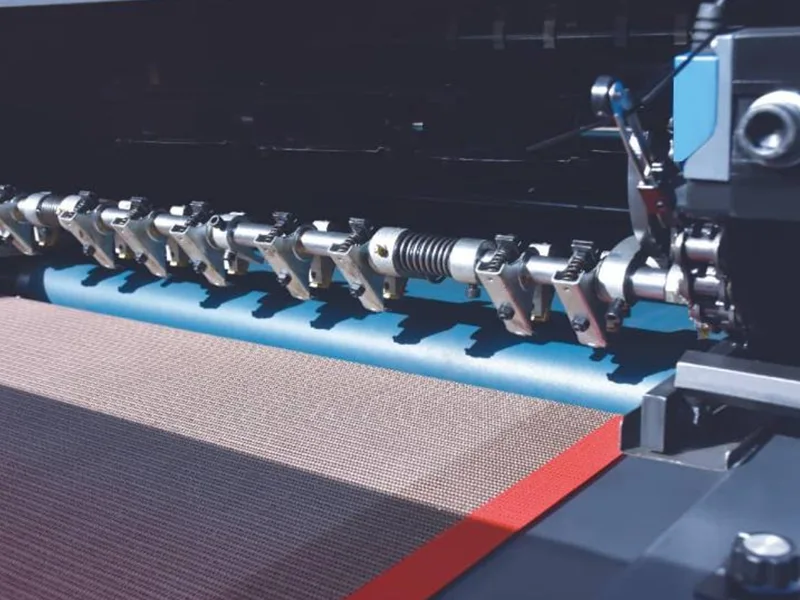

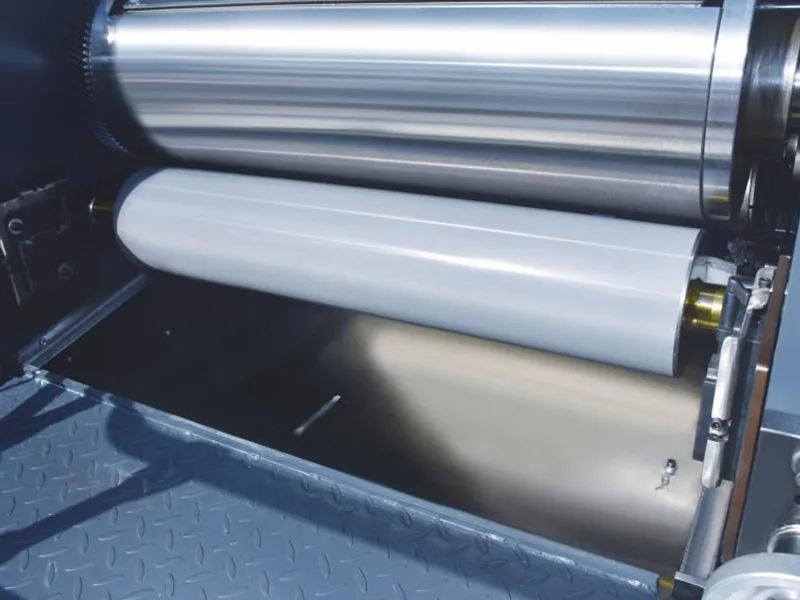

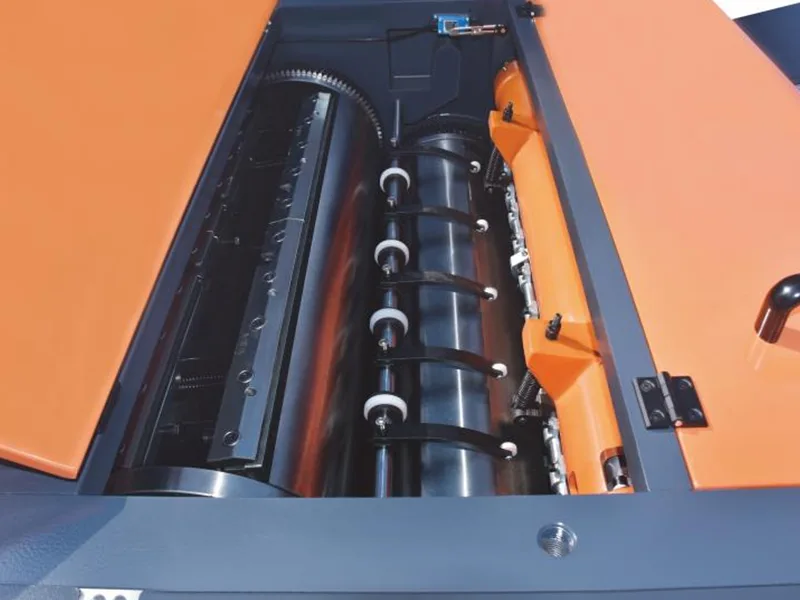

(2) Seksyon ng patong

2 Coating host

1. Blanket coating: fine at even.

2. Toothed paper feed: walang paper roll, makinis na high-speed paper feeding.

3. Imported material metering rollers, adjustable oil thickness sa parehong forward at reverse rotation.

4. Main unit wall panel: integral HT200 casting, 80mm ang kapal.

5. Reinforced HT200 casting base, stable high-speed operation, matibay na bearings.

6. Malaking diameter na impression roller, dynamic na balanse para sa pantay na patong ng langis.

7. Nawawalang sheet at pagtuklas ng misalignment upang matiyak ang katumpakan ng pagpaparehistro.

8. Mabilis na clamping plate.

9. Dual oil pump na disenyo para sa mas madaling paglilinis.

10. Ang oil pan at doctor blade ay Teflon coated, non-stick.

- Bilis ng coating hanggang 6000-9000sheets/hour.

- Gamit ang isang malaking diameter imprint drum, drum sa pamamagitan ng dynamic na balanse, coating oil film flat.Double shaft oil transfer, scraper, simple at maaasahang kontrol ng langis.

- Ang coating drum ay gumagamit ng screw fixed clamping device, na simple at matibay.

- Roller forward at backward oil transfer structure, madaling conversion, flexible na pagsasaayos ng kapal.

- Opsyonal na ceramic anilox roller at cavity scraper o ordinaryong scraper.

Mga bagong feature:Upang gawing mas madali para sa mga customer na baguhin ang printing board, na-upgrade namin ang feature na ito para magkaroon ng one-step fit.

Available ang FHSGJ-760 1050 na may opsyonal na ceramic anilox roller at doctor blades.

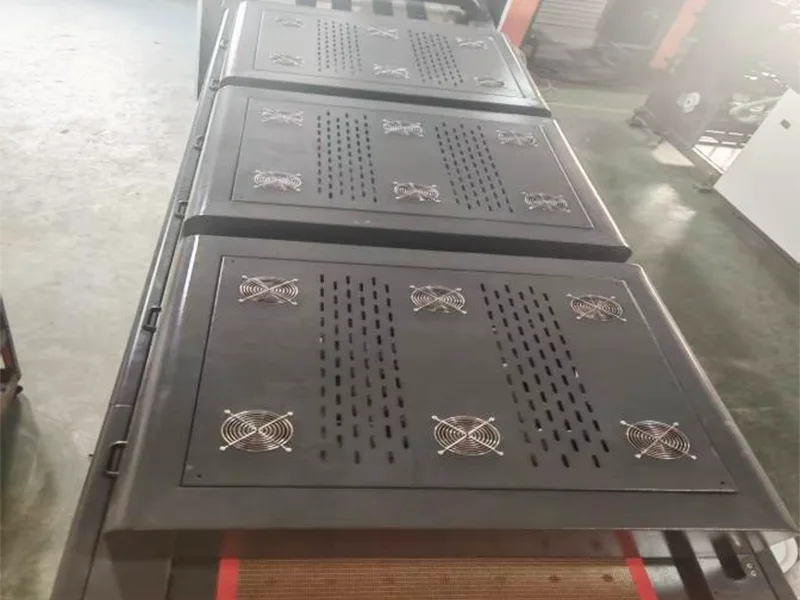

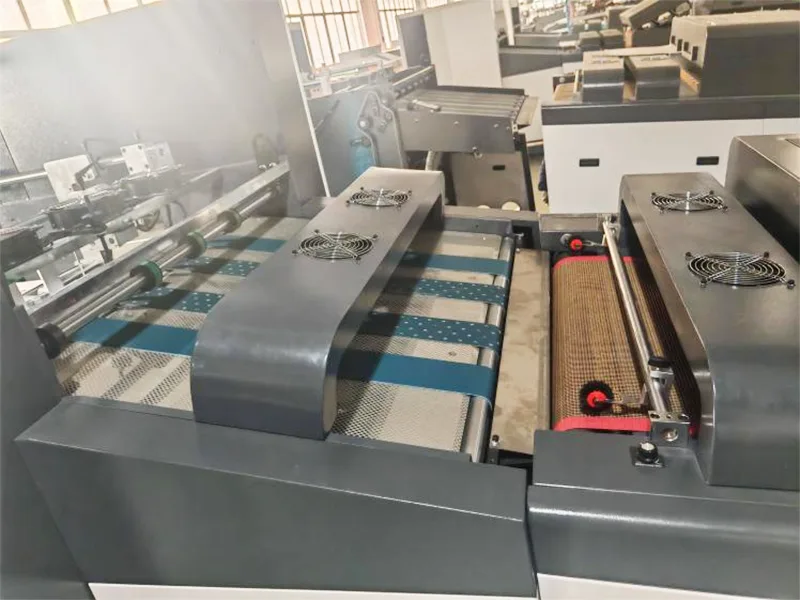

(3) IR Drying at UV Curing System

3. UV drying equipment(UV dryer + IR dryer)Pangunahing upgrade na may opsyonal na UV LED lamp

- Ang UV drying equipment ay gumagamit ng tatlong UV mercury lamp, na maaaring mabilis na patigasin ang UV varnish.

- Nilagyan ng full/half light conversion.

- Built-in na awtomatikong kontrol sa temperatura at elektronikong abnormal na paglukso.

- Water-based IR drying equipment, maaari dry water-based varnish.

- Ang oven ay nilagyan ng sensor ng temperatura, at ang isang safety wire ay naka-install sa ilalim ng lampshade upang maiwasan ang papel na lumulutang at ang lampara mula sa pag-apoy.

- Ang oven ay may automatic lifting function, fire-proof, at nagbibigay-daan para sa madaling pagpapalit ng lamp.

- Teflon conveyor belt na may awtomatikong deviation correction system.

- Full-process na suction paper feeding at exhaust ventilation.

- Fan cooling at paper skipping device.

- Gumagamit ang mga LED lamp ng mababang-temperatura na proseso ng curing upang matiyak ang kalidad ng papel at payagan ang barnis na lumamig nang mas mabilis, na nagbibigay sa iyo ng mas mataas na kalidad na karanasan!

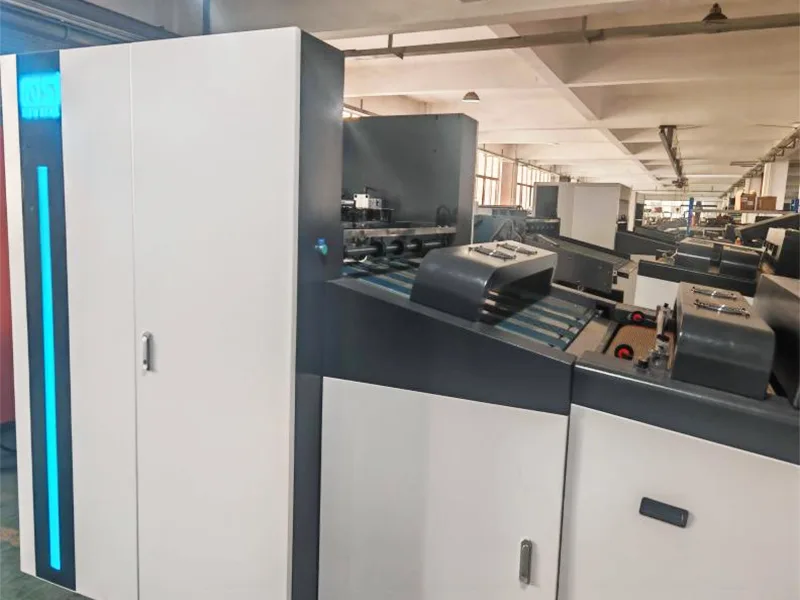

(4) Awtomatikong sistema ng paghahatid

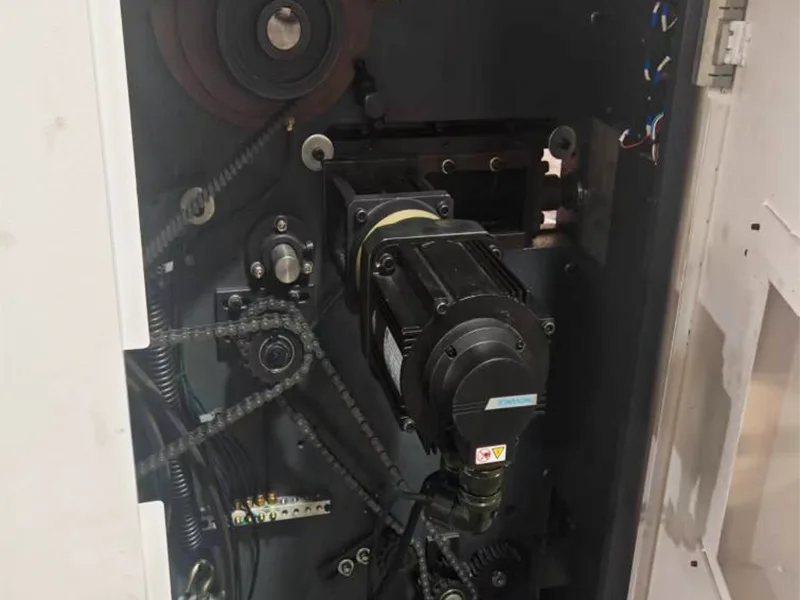

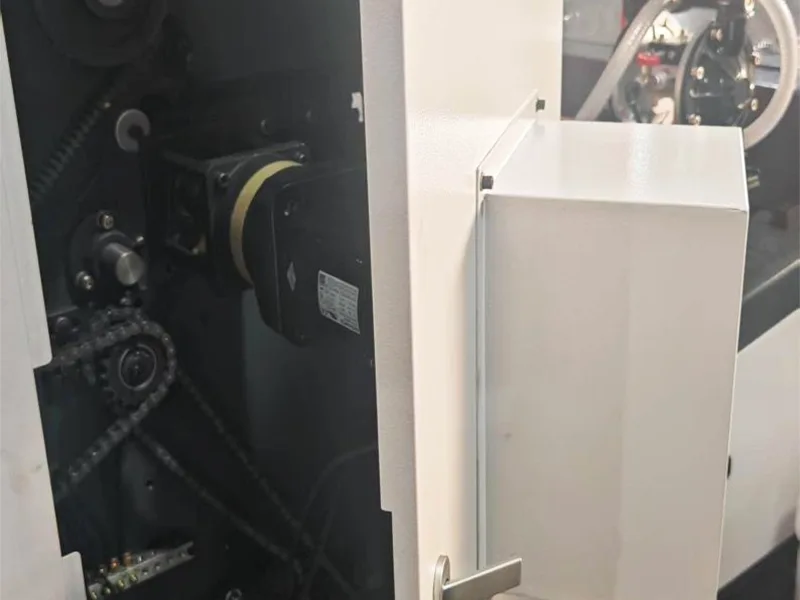

5. Awtomatikong kontrol

- GINAGAMIT ng motor ang regulasyon ng bilis ng conversion ng dalas, ligtas at maaasahan.

- GINAGAMIT ng buong makina ang PLC programmable control, simpleng operasyon, madaling pagpapanatili.

- Lahat ng bahagi ng cable ay konektado sa pamamagitan ng mabilis na connector, madaling i-install.

1.Paper photoelectric control, awtomatikong pag-aangat

2.Double proteksyon feeder lifting kaligtasan

3. Nilagyan ng pneumatic paper flap function, maaari mong itakda ang numero at oras ng paper beat para matiyak ang pagiging malinis

4. Disorderly papel awtomatikong pagpapababa function

5. Tumutugma sa isang paper jam detection system upang makamit ang matalinong pagbabawas ng bilis.
